Wymiennik ciepła w pompie basenowej Hewalex — budowa, przepływ i konserwacja
Wymiennik ciepła przekazuje energię z czynnika chłodniczego do wody basenowej. W trybie ogrzewania pełni funkcję skraplacza. Od jego konstrukcji, czystości i prawidłowego przepływu zależy, czy ciepło wytwarzane przez pompę zostanie skutecznie odebrane przez instalację. Poniżej wyjaśniamy zasadę działania na przykładzie rozwiązań stosowanych w basenowych pompach Hewalex PCWB i PCWBi.

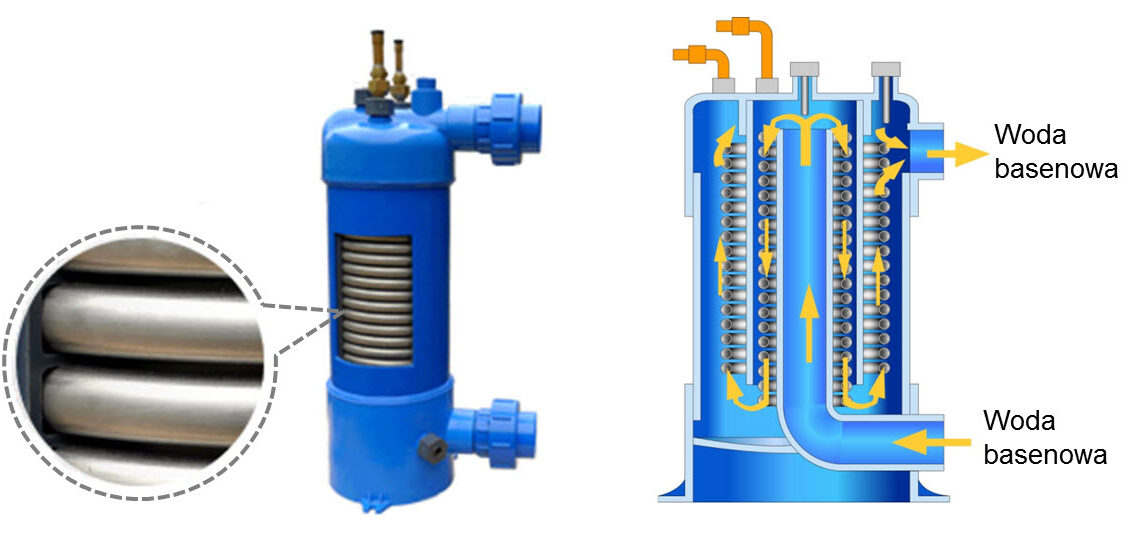

Jak działa wymiennik płaszczowo-rurowy?
W opisanej konstrukcji woda basenowa przepływa przez część płaszczową, a czynnik chłodniczy przez znajdującą się wewnątrz wężownicę. Oba obiegi są oddzielone ścianką wymiennika: przekazują sobie ciepło, ale podczas prawidłowej pracy ich zawartość się nie miesza.
- Sprężarka podnosi ciśnienie i temperaturę czynnika chłodniczego.
- Gorący czynnik trafia do skraplacza i oddaje ciepło wodzie płynącej wokół wężownicy.
- Podczas oddawania ciepła czynnik skrapla się, a ogrzana woda wraca do basenu.
- Obieg chłodniczy kontynuuje cykl, ponownie pobierając energię z powietrza.
Rozwinięta powierzchnia wymiany ułatwia przekazywanie energii. Podparcie wężownicy ogranicza oddziaływanie drgań i ruchu wody. Nie oznacza to jednak, że każdy wymiennik pasuje do każdej pompy: znaczenie mają również moc urządzenia, opory przepływu i zgodność części.
Dlaczego w pompie basenowej stosuje się tytan?
Woda basenowa zawiera środki uzdatniające, dlatego materiał mający z nią kontakt musi być odpowiednio odporny. Hewalex opisuje w swoich pompach wymienniki wykorzystujące tytan; w prezentowanej konstrukcji PCWB występuje także tworzywo PVC. Tytan i stal nierdzewna to różne materiały — nie należy traktować ich nazw zamiennie.
Odporność materiału nie zastępuje kontroli jakości wody. Dopuszczalne pH, stężenia środków dezynfekujących i zasolenie sprawdza się w instrukcji danego modelu. Sama informacja „wymiennik tytanowy” nie upoważnia do stosowania dowolnej ilości soli ani chemii basenowej.
Przepływ wody: dlaczego moc pompy filtracyjnej to za mało?
Wydajność podana na opakowaniu pompy filtracyjnej nie jest automatycznie przepływem przez wymiennik. Filtr, przewody, kolana, zawory i bypass stawiają opór. Część wody może płynąć obejściem, dlatego dobór i regulacja powinny odnosić się do rzeczywistej instalacji.
| Sytuacja | Co sprawdzić? |
|---|---|
| Komunikat o braku przepływu | Pracę filtracji, zabrudzenie filtra, położenie zaworów i zapowietrzenie. |
| Duża różnica temperatur na wejściu i wyjściu | Czy przepływ nie jest zbyt mały względem aktualnej mocy urządzenia. |
| Mała różnica temperatur | Aktualną moc, warunki pogodowe i przepływ; sama mała różnica nie dowodzi awarii. |
| Basen nagrzewa się wolno | Przykrycie, wiatr, czas filtracji, temperaturę powietrza i dopasowanie mocy. |
Przykład: 5 kW ciepła i przepływ 3 m³/h
Orientacyjnie moc przekazywaną wodzie opisuje zależność P ≈ 1,163 × Q × ΔT. P to moc cieplna w kW, Q — przepływ w m³/h, a ΔT — wzrost temperatury wody w °C. Przy mocy 5 kW i przepływie 3 m³/h otrzymujemy ΔT ≈ 1,43°C.
To przykład obliczeniowy, a nie nastawa dla każdej pompy. Pokazuje, że sprawne urządzenie nie musi zwracać do basenu wyraźnie gorącej wody. Dla pompy inwerterowej różnica temperatur zmienia się także wraz z obciążeniem sprężarki.

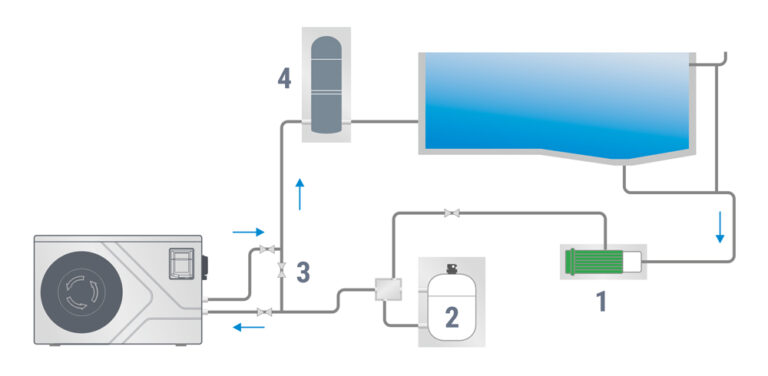

Gdzie zamontować pompę ciepła i bypass?
Filtracja powinna ograniczać dopływ zanieczyszczeń do wymiennika. Bypass umożliwia regulację części strumienia kierowanego przez urządzenie oraz jego odizolowanie na czas obsługi. Układ dozowania chemii i zabezpieczenia przed cofaniem skoncentrowanych środków muszą być zgodne ze schematem producenta.
Zobacz poradnik podłączenia pompy ciepła oraz zestawy bypassu. Nie ustawiaj zaworów wyłącznie według zasady „woda ma być jak najcieplejsza na wyjściu”.
Czyszczenie i przygotowanie do zimy
- Regularnie kontroluj filtr i koszyki zbierające zanieczyszczenia.
- Obserwuj przepływ oraz ewentualne komunikaty urządzenia.
- Dobieraj sposób czyszczenia wymiennika do instrukcji; nie stosuj przypadkowych kwasów ani agresywnych preparatów.
- Przed okresem mrozów przygotuj obieg wodny zgodnie z instrukcją, w tym usuń wodę z elementów wymagających opróżnienia.
Tytan nie chroni obudowy, przyłączy ani innych części instalacji przed skutkami zamarznięcia wody. Przy podejrzeniu nieszczelności wymiennika potrzebna jest diagnostyka serwisowa; samodzielne otwieranie obiegu chłodniczego nie jest czynnością konserwacyjną użytkownika.
Najczęstsze pytania
Czy do pompy basenowej potrzebny jest dodatkowy wymiennik?
Pompa basenowa ma własny wymiennik przeznaczony do kontaktu z wodą basenową. Dodatkowe oddzielenie obiegów wymaga uzasadnienia projektowego; nie jest standardowym warunkiem każdej instalacji.
Czy wymiennik jest tym samym co sprężarka?
Nie. Sprężarka spręża czynnik chłodniczy, a wymiennik przekazuje energię pomiędzy obiegami. To różne części pełniące różne zadania.
Czy skropliny pod pompą oznaczają nieszczelność?
Nie zawsze. Woda może pochodzić z kondensacji wilgoci na wymienniku powietrznym. Ubytek wody basenowej, mokre połączenia i nietypowe objawy wymagają osobnej kontroli.
Czy wyższy COP oznacza lepszy wymiennik?
COP opisuje sprawność całej pompy w określonych warunkach. Nie pozwala samodzielnie ocenić jakości jednej części. Porównuj urządzenia przy tej samej temperaturze powietrza i wody oraz podobnym obciążeniu.
KW-B czy KW-C — czy wystarczy porównać wymienniki?
Nie. Porównaj także moc w chłodniejszych warunkach, przepływ, wyposażenie i warunki montażu. Zobacz serię KW-B i serię KW-C.
Potrzebujesz doboru lub pomocy z instalacją? Zadzwoń: 504 492 570.
Źródła techniczne: Hewalex — pompy PCWBi, poradnik ogrzewania basenów i instrukcje producenta. Parametry konkretnego egzemplarza sprawdź według modelu i rocznika.
